Курск (18 фото)

Курск Как все знают АПРК "Курск", также известная как ПЛ проекта 949А (за глаза "батон") погибла при выполнении боевых стрельб в Баренцевом море на глубине около 100 метров.
Ниже приведу ряд фотографий, сделанных при обследовании лодки после подъема.

Читайте также:

Anna Kournikova для Sports Illustrated 2008 (11 фото)

Молния в нескольких метрах(1.63Mb)

Фото загадка: Мечта пианиста. Жесть

Дело Козлова и оппозиция

Страшная буря накрыла Львов. 18 фото

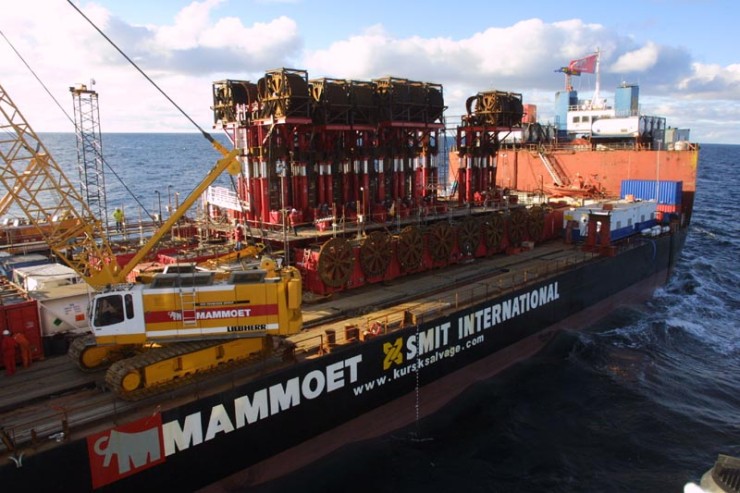

Баржа Мамут для подъема





Лодка в доке ПД-50



Общий вид разрушений носа. Переборка между 1м и 2м отсеками находится на 22 шпангоуте. Переборка 2 и 3 отсеков на 43м шп. В реальности переборку 22го шп. нашли на 43 шпангоуте, т.е. ее унесло на целый отсек.
Фактически спрессовало 2 и 3 отсек в один.



Переборочный люк 22шп. Кромка металла по вертикали на прочном корпусе - все что осталось от 43 шпангоута.



Вид снаружи



Порванные ребра легкого корпуса. Верхняя часть лодки.



Вид с носа в корму. Видны остатки настилов.




Выдвижные. Самое толстое - 430 мм.



Большая часть вычищена. Видны настилы. Вварыши настенах - срезаны взрывом.




Часть ракет сорвало ударом с направляющих, поэтому их залили пеной и вырезали вместе с шахтами для последующей утилизации.



От торпед (всего взорвалось около 80%) остались лишь хвостовики и сплющенные батареи. Мощность взрыва оценивается около 8 килотонн.



Здесь видно как настил (сталь до 22 мм толщиной) взрывом и давлением сложило в гофру. Представьте что произошло с оборудованием и людьми.



Вид лодки в нос.



Бортовые часы (скорее всего 3 отсек).

Не привожу фотографии остальных отсеков, ибо они не представляют особого интереса. Затоплены были все кроме реакторного (6-го). В реакторном и в необитаемой части побывал, ничего особенного, фон 7-9 микрорентген.
Жилые отсеки размыло (стенки из ДСП). Шоком было найти работающие наручные электронные часы, которые показывали время и дату в момент осмотра, т.е. через год после трагедии, пролежав на глубине 100 метров.

Замечу, что военная прокуратура работала очень честно и толково. Подобие "черного ящика" нашли. Он был отключен от сети во время учений. Так что ничего получить из него нельзя, кроме записей "Любэ" (аппарат работал и на воспроизведение).

В целом все грустно, основная причина гибели экипажа - раздолбайство. Но это, увы, характерно для всего нашего флота в частности и армии в целом.
